В предыдущей статье мы рассмотрели особенности ухода и обслуживания привода. Сегодня рассмотрим устройство хоп-ап.
HopUp — система закрутки шарика с целью увеличения дальности полета.
Как известно, шар перемещается в воздушной среде. При этом он имеет линейную
скорость v и угловую скорость вращения w. А если шарик мысленно остановить, то
окажется, что шар находится в воздушном потоке, имеющим скорость u0, примерно
равную линейной скорости шарика (рис.1).
На шар действуют силы:
· тяжести;
· сопротивления воздуха;
· сила, выражаемая R=ma, где m — масса шарика, а — ускорение шарика.Но интересует нас сила Магнуса, которая и создается закруткой, и которая борется в
полете с силой тяжести.
Шар, как и любое тело в природе, геометрически не идеален (рис.2). Неровностями
поверхности он увлекает во вращательное движение поток воздуха. В результате, в
нижней части создается уплотнение, т.к. встречаются два потока — «начальный» и
«увлеченный во вращение», а в верхней части — создается разрежение, т.к. оба
потока «проскальзывают» в направлении движения «начального» потока. Таким,
образом создается подъемная сила (рис.3).
Чтобы закрутить шар, нужно создать мгновенный центр скоростей выше его
центра. В частности в месте его соприкосновения со стенкой ствола (рис.4). Это
достигается при различных коэффициентах трения сверху и снизу. Снизу
коэффициент трения должен быть меньше (шар проскальзывает в этом месте).

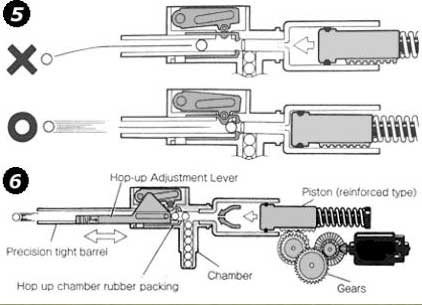

На рисунках (рис. 5 и 6) представлен вариант HopUp‘а примененный фирмой Marui
в MP5K PDW.
