Когда 3 сентября 1939 года Великобритания объявила войну Германии (через два дня после того, как последняя напала на Польшу), пехота была оснащена средствами противотанковой обороны недостаточной пробивной мощности. Она располагала поставленными на вооружение в ноябре 1937 года противотанковыми винтовками Бойс, которые к этому времени уже не соответствовали требованиям боя. Будучи оружием ограниченного использования они были неэффективны для поражения боевых машин с сильной броней.

Поэтому британские конструкторы пытались создать противотанковые винтовки с новыми боеприпасами. Они осознали, что пуля патрона обычного исполнения, даже если она имеет большую массу и начальную скорость, достигает меньшей пробивной мощности, чем снаряде кумулятивным зарядом, приведенный в действие реактивно. Независимо друг от друга инженеры Джеффрис и Уоллис разработали опытное оружие, стреляющее снарядами с кумулятивным эффектом.

Итогом комбинирования этихдвух конструкций в 1942 году стал противотанковый гранатомет Пиат. Название было образовано от заглавных букв обозначения Projector Infantry Anti-Tank. Все детали выполнялись из металла низкого качества и были очень примитивно обработаны. Они штамповались, склепывались и сваривались. Очень громоздкая конструкция при запуске кумулятивной гранаты функционировала наподо бие арбалета с пружинным взведением. Несмотря на много численные недостатки, оружие хорошо себя зарекомендовало.

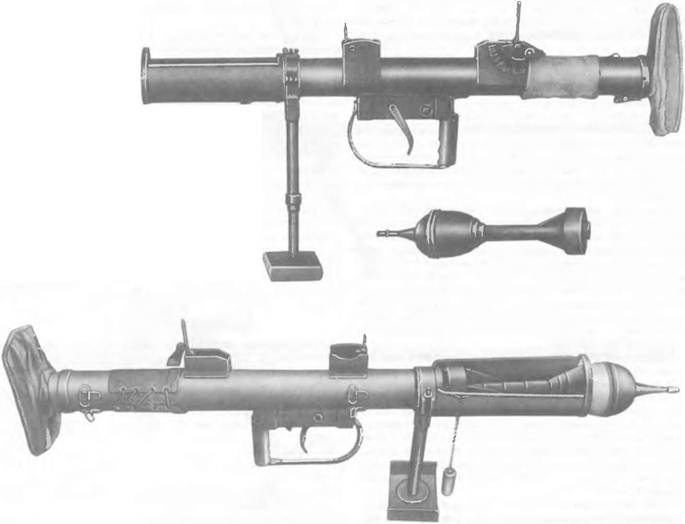

Основной деталью противотанкового гранатомета масса которого составляла 14, 52 кг, а общая длина 991 мм, являет ся цилиндрический стальной ствол длиной 610 мм и диаметром 76 мм Спереди расположено устройство диаметром 254 мм куда вставляются боеприпасы, а сзади Т-образный плечевой упор, обвитый парусиной. Прицел с отверстием и остроконеч ная мушка установлены на стволе сверху. Перед выстрелом стрелок раскладывает их из защитных гнезд. Затем он может установить прицел на расстояние 70 ярдов (64,01 м) или 100 ярдов (91,44 м). Под стальным корпусом находится спус ковое устройство, скомбинированное с большой спусковой скобой, выполненной в виде пистолетной рукоятки, а в не скольких сантиметрах перед ними находится ножка с основа нием. Упор привинчен к стальному стволу.

Оружие стреляет вставляемыми по одной бронебойными гранатами, а также боеприпасами с разрывным или задымляющим эффектом. Танковая кумулятивная граната калибра 89 мм имеет массу 1,13 кг и длину 381 мм. Взрывчатое веще ство находится в полой кегле с направленным вперед основанием. На задней части хвостовой части гранаты, имеющей форму трубы, закреплены 4 крыла, соединенных кольцом. Спереди на хвосте находится горючее, а в закрепленном на кольце сосуде помещен взрыватель.

Если стрелок хочет привести гранату в состояние боеготовности, он должен удалить клапан и пробку, вставить взры ватель, надеть клапан и вставить готовую к запуску гранату в устройство на дуле. Это устройство представляет собой своего рода плошку, полуоткрытую и снабженную спереди кольцом крепления Однако граната должна быть вставлена в него только после того, как стрелок взведет оружие.

Пружина находится внутри в трубке корпуса, она очень длинная, прочная и стабильная. Ее может взвести только очень сильный стрелок, приложив для этого большие усилия Кроме растягивающего усилия, равного 90 кг, необходимы сложные движения. В положении лежа это практически невозможно. Зажав ствол между ног, стрелок становится на Т-образную часть плечевого упора, захватывает корпус за спусковую скобу, поворачивает ствол против часовой стрелки и при этом тянет его вверх до тех пор, пока сжатая пружина со щелчком не закрепится в фиксаторе.

Нажатие курка также требует усилий. Т образная часть плечевого упора плотно прижата к плечу стрелка. Его левая рука находится на текстильной манжете за поднятым вверх прицелом, а правая ; на курке в скобе. Когда стрелок нажимает на курок, а зто возможно сделать только всеми четырьмя пальцами пружина разжимается. При этом она направляет так называемый центрирующий язычок с ударником вперед. Последний ударяет по хвостовой части гранаты и воспламеняет заряд.

Как только снаряд покинул воронку на дуле ствола, центрирующий язычок откидывается назад, и пружина сжимается. Однако произвольное взведение, вызванное отдачей, возможно только в том случае, если стрелок выдержит удар в плечо. Если он под воздействием силы удара отступит назад, ему придется покинуть укрытие и взводить оружие вручную стоя, как описывалось выше

Начальная скорость гранаты составляет примерно 135 м/с. Она ударяет в цель со скоростью около 760 м/с, если последняя удалена не более чем на 90 м. Данные о дальности эффективного действия, приводимые в специальной литературе, весьма противоречивы. Встречаются следующие значения: оптимальная дальность выстрела от 25 до 90 м, максимальная дальность выстрела от 100 до 600 м; значение эффективной дальности действия при поражении бронированных целей ; 100 м, при боях в зданиях ; 300 м. Прицеливание на такое расстояние при боях в зданиях производится со вспомогательным прицелом.

Изъянами оружия являются его недостаточная дальность действия сложное обслуживание и небольшая долговечность боеприпасов. Их быстрой знашивающийся взрыватель нередко реагировал слишком рано. Таким образом, обращение с этими гранатами оказалось настолько опасным, что после второй мировой войны были запрещены все тренировочные стрельбы. Тем не менее оружие данного типа оставалось на вооружении до 1951 года.

Характеристики: реактивный противотанковый гранатомет Пиат

Калибр, мм……………………………………………………………………………. 76

Калибр гранаты, мм..                     …………………………………………… 89

Начальная скорость снаряда (v0), м/с…………………………………. 135

Длина готового к запуску оружия, мм…………………………………… 991

Масса в незаряженном состоянии, кг……………………………….. 14,52

Масса танковой гранаты, кг………………………………………………… 1,13

Длина ствола, мм…………………………………………………………………. 610

Длина гранаты, мм………………………………………………………………. 381

Прицельная дальность стрельбы, м……………………………………. =64*

Эффективная дальность стрельбы, м………………………………. 25-90
